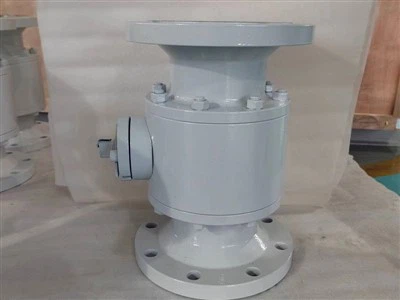

Supapă cu bilă cu intrare de sus

Supapele cu sferă de tip trunnion cu intrare de sus sunt soluția perfectă atât pentru sistemele offshore, cât și pentru cele onshore. Comoditatea în operare și întreținere sunt caracteristici esențiale ale designului nostru, simplificând dezasamblarea în linie pentru inspecția garniturii sau reparațiile interne, chiar și acolo unde spațiul este restrictiv. Supapele noastre oferă, de asemenea, rezistență excelentă la coroziune și performanțe superioare de etanșare atât la presiuni înalte, cât și la cele joase. Supapele sunt fabricate într-o singură piesă forjată sau turnată și configurate cu două locuri independente pentru o etanșare bidirecțională și sunt fabricate în conformitate cu cerințele specifice clientului și standardele internaționale.

PROIECTAREA VALVĂ

API 6D și cerințele clienților

INTERVAL DE TEMPERATURĂ

-150 la 662 de grade F (-101 la 350 de grade)

MĂRIMEA

NPS 2 - 24 (DN 50-600)

EVALUARE PRESIUNE

ASME 150-ASME 2500

FAȚĂ ÎN FAȚĂ

Conform standardului API 6D

TERMINATI CONEXIUNI

RF, RTJ conform B16.5 și B16.47
BW, sudat cap la cap conform B16.25

PROIECTAREA CORPORULUI

Forjat sau turnat dintr-o bucată

DESIGN SCAUN

Asezat moale sau metalic cu fata dura pe minge si scaune
Scaune cu autoeliberare
Scaune cu piston dublu

CARACTERISTICI

Design dublu bloc și scurgere (DBB)
Sigilii secundare din grafit pur
Dispozitiv antistatic
Tija anti-explozie
Configurație inel O/etanșare cu buze
Injecție de etanșare de urgență pe scaune și tijă disponibilă
Sunt disponibile garnituri cu emisii reduse de tulpini
Suprapunere CRA pe toate zonele de etanșare dinamică sau pe toate părțile umede disponibile
Extensie de tijă disponibilă pentru instalații subterane

OPERATOR

Manual: cheie sau Gear cu lacăt
Acționat: Pneumatic/ Hidraulic/Electric

TESTARE & CERTIFICARE

Conformitatea cu inspecția și testarea API 6D și ISO 5208 și API 598
Securizat la foc și testat la foc conform API 6FA/607
Certificare SIL 3 conform IEC61508
Emisia fugitivă conform ISO15848
PED 2014/68/UE
