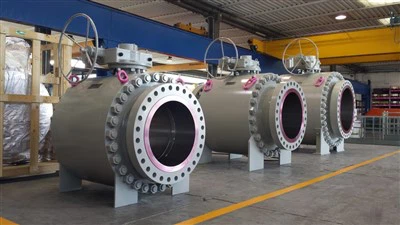

Supapă cu bilă de tip trunnion cu intrare laterală

Supapele cu bilă cu intrare laterală au un design montat lateral, unde bila este fixată și tija supapei este rotită pentru a deschide și închide supapa. Acest design inovator asigură stabilitate și fiabilitate excepționale, chiar și în medii dure caracterizate de presiune ridicată și temperatură ridicată.

PROIECTAREA VALVĂ

Bazat pe API 6D și pe cerințele clienților

INTERVAL DE TEMPERATURĂ

-150 la 662 de grade F (-101 la 350 de grade)

DIMENSIUNE

NPS 1-56 (DN 25-1400)

PRESIUNEA EVALUAREA

ASME 150 - ASME 2500

FAȚĂ ÎN FĂȚĂ

Conform standardului API 6D

TERMINATI CONEXIUNI

RF (etanșare flanșă) și RTJ (etanșare garnitură inelă): În conformitate cu standardele B16.5 și B16.47.
BW (sudat) sau sudat cap la cap (sudat): sudat conform standardului B16.25.
SW (Socket Welding) sau Socket Welding: sudat conform standardului B16.11.
Conexiune butuc: se referă la conexiunea prin butucul roții.

MATERIALE:

Oțel carbon(Un aliaj fier-carbon cu rezistență și duritate ridicate. Are proprietăți mecanice bune și proprietăți de prelucrare și este ușor de sudat și tăiat.)

Oţel inoxidabil(Un oțel înalt aliat cu rezistență excelentă la coroziune. Conține elemente ridicate de crom și nichel, poate rezista eficient la oxidare, coroziune și temperaturi ridicate.)

Oțel carbon la temperatură joasă(Are capacitatea de a menține rezistența și tenacitatea ridicate la temperaturi foarte scăzute. Este tratat special pentru a funcționa într-un mediu cu temperatură scăzută de la -46 grade la -196 grade.)

Duplex(Oțelul inoxidabil duplex are două faze structurale, austenită și ferită, cu rezistență ridicată și rezistență excelentă la coroziune.)

Super Duplex(Oțelul inoxidabil super duplex are un conținut mai mare de crom, molibden și azot, îmbunătățind în continuare rezistența la coroziune și rezistența.)

Inconel(Inconel este un aliaj de înaltă performanță, cu rezistență excelentă la temperaturi ridicate, rezistență la coroziune și rezistență la oxidare.)

PROIECTAREA CORPORULUI

Forjat și turnat cu șuruburi din două și trei piese

DESIGN SCAUN

Asezat moale sau metalic cu fata dura pe minge si scaune
Scaune cu piston dublu
Scaune combinate

CARACTERISTICI

Design dublu bloc și scurgere (DBB)
Sigilii secundare din grafit pur
Dispozitiv antistatic
Tija anti explozie
Injecție de etanșare de urgență pe scaune și tijă disponibilă
Ambalaj de tijă cu emisii fugitive reduse disponibil
Garnituri O-ring/buze și configurație din grafit
Suprapunere CRA pe toate zonele de etanșare dinamică sau pe toate părțile umede disponibile
Capota extinsă pentru temperaturi scăzute și ridicate disponibilă

OPERATOR

Manual: cheie sau Gear cu lacăt
Acționat: Pneumatic/ Hidraulic/Electric

TESTARE & CERTIFICARE

Conformitatea cu inspecția și testarea API 6D și ISO 5208 și API 598
Securizat la foc și testat la foc conform API 607
Certificare SIL 3 conform IEC61508
Emisii fugitive conform ISO15848
PED 2014/68/UE
