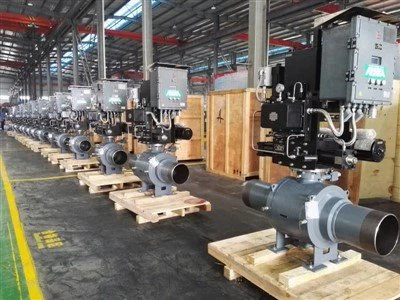

Supapă cu bilă complet sudată cu dublă acțiune

Supapa de platină oferă o gamă completă de supape cu bilă cu intrare laterală complet sudate în două sau trei piese. Construcția corpului complet sudată oferă o soluție mai ușoară, evitând în același timp potențialele căi de scurgere către mediul extern, asigurând o protecție fiabilă a întregului sistem. O configurație solidă cu dublu trunion și două scaune independente cu etanșare bidirecțională asigură cel mai mare nivel de etanșeitate și fiabilitate în condiții de presiune și temperatură ridicată în toate serviciile critice de izolare. Sunt disponibile mai multe caracteristici unice care oferă soluții tehnice avansate potrivite pentru procesele de gaz dulce sau acid sau aplicații pentru conducte. Selecția materialului este complet personalizabilă pentru a satisface specificațiile proiectului clienților.

PROIECTAREA VALVĂ

Bazat pe API 6D și pe cerințele clienților

INTERVAL DE TEMPERATURĂ

-150 la 428 de grade F (-101 la 220 de grade)

MĂRIMEA

NPS 1-36 (DN 25-900)

EVALUARE PRESIUNE

ASME 150 - ASME 2500

FAȚĂ ÎN FAȚĂ

Conform standardului API 6D

TERMINATI CONEXIUNI

RF, RTJ conform B16.5 și B16.47
BW, sudat cap la cap conform B16.25

MATERIALE:

Oțel carbon, oțel inoxidabil, oțel carbon la temperatură joasă, duplex, super duplex, inconel

PROIECTAREA CORPORULUI

Forjat cu șuruburi din două și trei piese

DESIGN SCAUN

Asezat moale sau metalic cu fata dura pe bila si scaune
Scaune cu piston dublu
Scaune combinate

CARACTERISTICI

Design dublu bloc și scurgere (DBB)
Sigilii secundare din grafit pur
Dispozitiv antistatic
Tija anti-explozie
Injecție de etanșare de urgență pe scaune și tijă disponibilă
Sunt disponibile garnituri cu emisii reduse de tulpini
Suprapunere CRA pe toate zonele de etanșare dinamică sau pe toate părțile umede disponibile
Extensie de tijă pentru instalații subterane

OPERATOR

Manual: cheie sau Gear cu lacăt
Acționat: Pneumatic/ Hidraulic/Electric

TESTARE & CERTIFICARE

Conformitatea cu inspecția și testarea API 6D și ISO 5208 și API 598
Securizat la foc și testat la foc conform API 607
Certificare SIL 3 conform IEC61508
Emisia fugitivă conform ISO15848
PED 2014/68/UE
